Problème switch Réo Grand

Mon switch fait des siennes du à une usure non seulement du déclencheur plastique mais probablement de la lamelle de contact avec la batterie. J'ai tout démonté jusqu'au connecteur et nettoyé mais rien n'y fait. J'ai remédier partiellement à l'usure avec du rafistolage avec de la feuille de cuivre autocollante. Ça fonctionne à 70%. J'ai bien peur que cela ne se dégrade rapidement.

La lamelle et le "pin" noir suffirait à mon avis.

C'est ça que je recherche : http://www.vape4me.de/en/accessories/reo-18490-repair-kit/a-1097/

marco

ta pas une photo de ton switch démonté pour voir a quoi il ressemble et surtout ou ce situe ton problème...

Arf, duchbrock. J'ai tout remonté. En fait, le pin noir plastique sur lequel on appui est usé au point de contact avec la lamelle. C'est lui qui pousse la lamelle sur le plot de la batterie.

La lamelle, elle, est percée et est serrée dans le connecteur.avec une sorte de contre écrou. On le voit bien dans la vidéo du fabricant. Il visse le contre écrou avec un tube du flacon à eliquid (because, c'est tout petit).
La lamelle est fixe jusqu'à la vis du capot, puis bien sur libre après jusqu'au pin. C'est ce qui lui assure la flexibilité nécessaire pour aller au contact de l'accus. Il n'y a donc aucun ressort. C'est la lamelle qui fait office de ressort et qui permet au pin de revenir en position repos. La dessus pas de problème.
En bout de lamelle coté accus, elle est plié en équerre et avec un point de contact.
C'est bien là que ça pêche. Le point de contact doit usé et le pin lui est usé sur un coté. Là où la lamelle glisse lorsqu'elle est poussé vers le contact (et y a pas photo).

marco

idée bête remplacer le switch .. et faire un montage comme sur le baccus... contact
direct sur l accus et l autre sur le pôle plus du connecteur...

exemple...

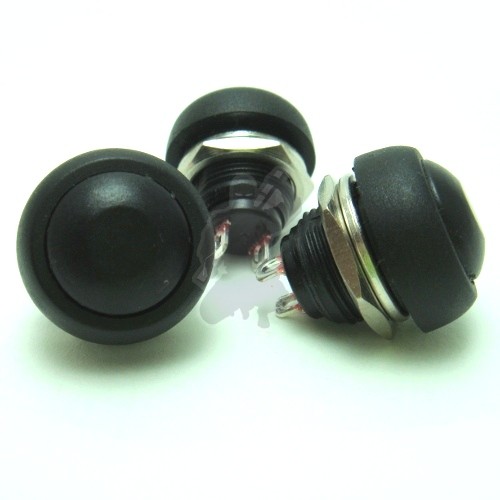

il existe des tout petit switch..tout petit... de ce style..différente couleur...



c est une idée...

Une lamelle de pile plate type 3LR12 peut être ? (avec éventuellement de la gaine thermo rétractable si une partie doit être isolée)



@ Duchtruc : tes switches ne supporteraient pas la puissance

marco

c est un switch d un grand reo... ta le même

Oui .Je te fais des photos mais à priori il n'y a pas la place pour le switch.

La lamelle de pile plate j'y ai pensé.

je suis en train de faire autre chose en même temps pas facile.

duchbrok a écrit:marco

c est un switch d un grand reo... ta le même

C'est quoi ce switch ?

Si vous réussissez à y voir quelque chose  C'est du rafistolage, hein ! ça m'a tellement pris le chou hier et ce matin

marco...

le switch sur la photo j ai vu apres coup c et une modif pour un module okr t6 sur un reo.... vraiment bien.. mais l idée de remplacé ton swicht pars un autre peux etre simple pas compliqué du tout et t es tranquille une fois pour tout...

maintenant la piste de bido avec une petit languette en laiton que tu peux récupère
devrais ne pas être compliqué...

frnachement si j était l heureux proprietaire de ce mod .. je le passe en okr t6.. c est que du bonheur... regarde psion il passé son baccus avec le même module....

J'ai résolu mon problème avec le clou du switch d'un Vmod en panne. C'est pratiquement le même.

Cependant, le switch en contact direct avec le pole de l'accu m'interpelle.

Si vous avez des liens vers ces switchs, ça m'intéresse. Les switchs type anti vandalle ne m'interresse pas. Ils supportent pas beaucoup d'intensité et ils ne sont pas des plus efficaces (j'en ai un sur le silver bullet). L'esthétique m'importe pas.
Donc l'exemple, de ton switch vert, duchbrok, me parait pas mal.

Merci à vous 2 pour votre aide.

@modo : j'ai changé le titre. S'il était possible de déplacer le fil vers la section appropriée, ce serait sympa.
Désolé pour le boulot.

salut marco

va voir la tu trouvera ton bonheur....



http://www.ebay.com/sch/i.html?_odkw=Momentary+Push+Button+Switches&_osacat=0&_from=R40&afsrc=1&_trksid=p2045573.m570.l1313&_nkw=Momentary+Push+Button+Switches&_sacat=0

si t es pas presser je vais en prendre quelques un pour moi et je peux t en donner un...

duchbrok. merci pour ta proposition. Mais mon problème est vraiment particulier et je vais devoir trouver seul une solution. Je commence à comprendre pourquoi dans la photo du réo modifié, il a mis ce type de poussoir. En fait, il y a très peu de place pour la longueur du switch.
Pour te donner une idée, la longueur maximale est de 77mm. Si tu retires 65mm pour une 18650 (et encore, il faut que ce soit une batterie flat) et que tu retires la compression du ressort, il reste vraiment pas beaucoup pour le switch.

J'ai vu ce genre de switch dont la longueur est petite. Tu en penses quoi ?
http://www.ebay.com/itm/12V-Push-Button-Waterproof-Momentary-OFF-ON-N-O-OUT-DOOR-boat-Switch-mh-/390647475196?pt=LH_DefaultDomain_0&var=&hash=item5af4676bfc

Merci pour le déplacement du fil

Bon, je suis complétement perdu avec toutes ces cotes qui me paraissent parfois fantaisistes, quand elles ne sont pas en mètre US.

Donc, duchbrok, comme tu me l'as gentillement proposé, je suis partant pour un de tes switchs. Je te ferai un règlement paypal pour le matos et les frais d'envoi.

http://www.stealthvape.co.uk/electronic-cigarette-mod-parts/ecig-mod-parts-momentary-switches/gold-plated-12mm-anti-vandal-switch

S'il te reste 12mm tu as ceux-là, 9A sous 8volts.

re

pas de soucis marco....juste le temps qu on trouve comment pouvoir passez commande et je t en file un ....t aura le choix de couleur....

Merci loco pour le lien. Je vais attendre de recevoir celui de duchbrok.

Pas de problème, dudu. En attendant, mon rafistolage tient.

Bon, je suis vraiment miro. En levant mon nez, j'ai aperçu un mod qui ne fonctionnait plus et sur celui-ci trônait un joli switch.

Je ne résiste pas à l'envie de vous mettre le lien de ce mythique mod : le Vap360°. Oui vous avez bien lu : pas 45°, pas 90°....mais 360°
https://www.ecigarette-public.com/t4780-vape360-ecigmods-recu

Et le pire, c'est que j'ai un 2ème switch sur une box bois explosée qui trône à coté.

Donc c'est ce style de switch :


Ils font 11,9mm de diamètre et 12,5mm de profondeur. Apparemment, ça passe. Seulement il faut que je perce. Si je ne me trompe pas, le Réo grand est en alu. J'ai vraiment pas envie de me louper sur ce coup là.

Duchbrok et les autres, avez-vous des conseils à me donner pour le perçage sachant bien sur que je n'ai pas de perceuse à colonne.

Merci

Attendre d'avoir accès a une perceuse a colonne
Le risque en agrandissant un trou d'une main mal assurée est de ne pas percer "rond"

Sur le lien que j'ai mis plus haut tu n'as pas à percer.

marco76 a écrit:Bon, je suis vraiment miro. En levant mon nez, j'ai aperçu un mod qui ne fonctionnait plus et sur celui-ci trônait un joli switch.

Je ne résiste pas à l'envie de vous mettre le lien de ce mythique mod : le Vap360°. Oui vous avez bien lu : pas 45°, pas 90°....mais 360°
https://www.ecigarette-public.com/t4780-vape360-ecigmods-recu

Et le pire, c'est que j'ai un 2ème switch sur une box bois explosée qui trône à coté.

Donc c'est ce style de switch :


Ils font 11,9mm de diamètre et 12,5mm de profondeur. Apparemment, ça passe. Seulement il faut que je perce. Si je ne me trompe pas, le Réo grand est en alu. J'ai vraiment pas envie de me louper sur ce coup là.

Duchbrok et les autres, avez-vous des conseils à me donner pour le perçage sachant bien sur que je n'ai pas de perceuse à colonne.

Merci

salut marco...

oui ne perce pas.. même avec une perceuse a colonne moi qui est l habitude me suis fingué 2 doigt.... ouvert... prend un lime ou investit dans une dremel ou autre mini perceuse.....

 t en trouve à moins de 30 euro avec plein d accessoire...prend pas celle à 10 /15 euro c est de la m....

psionman a écrit:Attendre d'avoir accès a une perceuse a colonne
Le risque en agrandissant un trou d'une main mal assurée est de ne pas percer "rond"

c'est le risque avec une dremel

Oh, la, la. Tout ça me rassure pas.

Je vais attendre que tu reçoives les tiens dudu. Je pourrai comparer si tu me donnes les cotes.

@loco : pourquoi tu dis que je n'ai pas à percer ? Il me semble que c'est le même diamètre que les switchs que j'ai.

pas de soucis marco...

marco76 a écrit:
@loco : pourquoi tu dis que je n'ai pas à percer ? Il me semble que c'est le même diamètre que les switchs que j'ai.

J'ai peut-etre zappé un épisode mais si c'est pour remplacer un poussoir du meme diametre pourquoi percer ?
